تركيب قوالب الألمنيوم الجانبية للعارضة: كيفية التعامل مع التغييرات في عمق الحزمة وتفاصيل التعزيز

2026-05-11

تعتبر القوالب الجانبية للشعاع واحدة من أكثر الأجزاء التي يمكن الاستهانة بها بسهولة في أي نظام صب الخرسانة الألومنيوم . يتم الحكم على قوالب صب الخرسانة للجدران والأعمدة بشكل أساسي من خلال العمودية، بينما يتم فحص قوالب صب الخرسانة للتأكد من الارتفاع والاستواء. ومع ذلك، تتأثر القوالب الجانبية للعارضة في وقت واحد بعمق الحزمة، وعرضها وامتدادها، وتقاطعات عمود الحزمة وجدار الحزمة، والتغيرات في سماكة البلاطة، والعوارض السفلية، والعوارض العلوية، والأعتاب فوق الفتحات، وأحمال البناء. إذا كان موضعها أو تسليحها غير مناسب، فقد تظهر الخرسانة المجردة جوانب عارضة منتفخة، أو إزاحات على طول حواف الحزمة، أو تسرب الجص عند باطن الأرض، أو خطوط جانبية منحنية أو تقاطعات غير مستوية بين البلاطة والعارضة.

تمثل التغييرات في عمق العارضة تحديًا رئيسيًا في تركيب قوالب صب الخرسانة الجانبية. في الأرضية النموذجية، قد يشتمل نفس خط الشبكة على عوارض تقليدية، وعوارض سفلية، وعوارض حافة نقل، وعتبات، وعوارض حافة بجانب ألواح الحمام الغارقة وعوارض ناتئة للشرفة. ما لم يتم حل التخطيط التفصيلي والألواح ذات الحجم الخاص ووصلات الوصلات مسبقًا، فغالبًا ما يلجأ طاقم الموقع إلى ملء القطع أو حذف المسامير أو تعبئة الفجوات بالأخشاب. يتم بعد ذلك صب أخطاء الأبعاد وعيوب السطح الناتجة بشكل دائم في الخرسانة.

1. ما هي نقاط مراقبة الجودة الرئيسية لقوالب الألمنيوم الجانبية للعارضة؟

إن جودة قوالب صب الخرسانة الجانبية ليست مجرد مسألة ما إذا كانت الألواح تشعر بالأمان أم لا. يجب أن تغطي عمليات تفتيش الموقع المقطع العرضي للكمرة، واستقامة حافة الحزمة، وعمودية الجوانب، وارتفاع باطن الأرض، والمحاذاة عند الوصلات بين البلاطة والكمرة، وتحديد الزوايا الداخلية والخارجية، وضيق المفاصل واستقرار نظام التسليح. بمجرد أن ينتفخ جانب الحزمة أو يحدث إزاحة، يمكن أن تمتد العواقب إلى التجصيص والأسقف المعلقة وفتحات الأبواب والنوافذ وخدمات الهندسة الكهربائية والميكانيكية والارتفاع الواضح النهائي.

في نظام صب الخرسانة المصنوع من الألومنيوم، يتم عادةً تركيب الألواح الجانبية للعارضة جنبًا إلى جنب مع الألواح السفلية للعارضة، وقوالب صب الخرسانة، وألواح الجدران والأعمدة، ونظام الدعم المبكر. إنهم يتحكمون في القسم الهيكلي ويشكلون اتصالاً حاسماً بين الجدران والأعمدة والألواح. إن التعامل معها كألواح جانبية عادية يمكن أن يدفع طاقم العمل إلى التغاضي عن التغيرات في عمق الحزمة، ونقل الأحمال عند التقاطعات، وضغط الخرسانة الطازجة.

أبعاد المقطع العرضي: يجب أن يتوافق عرض الكمرة وعمقها وارتفاع باطنها وعلاقتها بسماكة البلاطة مع الرسومات التفصيلية.
خطوط منتهية: يجب أن تكون حواف العارضة والزوايا الداخلية السفلية وخطوط الوصلات من اللوح إلى العارضة مستقيمة ومحددة بوضوح.
مفاصل ضيقة: يجب ألا يكون هناك تسرب للجص حيث تلتقي جوانب العوارض مع باطن الأرض أو البلاطة أو الجدران أو الأعمدة.
تعزيز موثوق: يجب أن تشكل الدبابيس والأوتاد، والمشابك، والعلاقات المسطحة، ودعائم الدفع والسحب، ونظام الدعم مسار تحميل كامل.
إعادة الاستخدام المستمر: يجب عدم خلط أو إعادة استخدام ألواح العوارض ذات الحجم الخاص، وألواح الزوايا، ولوحات التعويض، ولوحات التوصيل بعد التشوه.

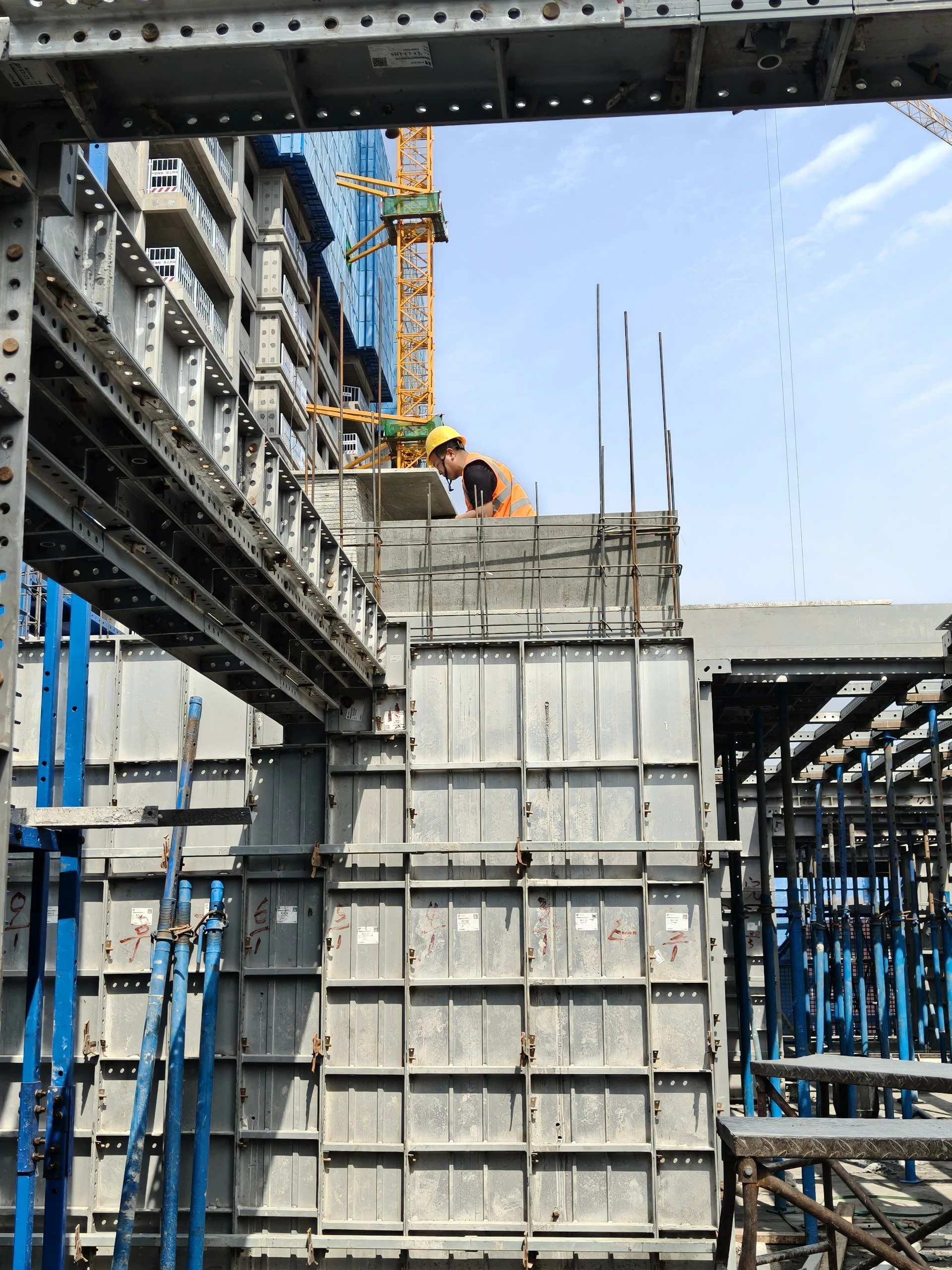

موقع تركيب قوالب الألمنيوم من CIEZN

2. لماذا تجعل التغييرات في عمق الشعاع التثبيت أكثر صعوبة؟

يؤدي التغيير في عمق الحزمة إلى تغيير ارتفاع اللوحة ومواضع فتحة الاتصال وارتفاعات الجدار ونقاط الدعم والواجهة بين الحزمة والبلاطة. يمكن أن تستخدم العوارض القياسية ألواحًا قابلة للتكرار للتدوير السريع، ولكن العوارض ذات العمق المتغير، والعوارض السفلية، وعوارض النقل، وعوارض الحواف، والعوارض المقواة محليًا تتطلب عادةً ألواحًا ذات حجم خاص. إذا لم تظهر هذه التغييرات بوضوح في الرسومات التفصيلية، فقد يجد الطاقم أن اللوحة لن تكون مناسبة، أو أن فتحاتها لا تتم محاذاة بعد التثبيت، أو أن فرق المستوى بين جانب الحزمة وسطح البلاطة خاطئ.

تميل انتقالات العمق أيضًا إلى التزامن مع التعزيزات المزدحمة، أو تقاطعات عمود العارضة المعقدة، أو الفتحات المحجوزة أو الأكمام الميكانيكية والكهربائية والسباكة التي تمر عبر الكمرات. قد تحتاج القوالب إلى استيعاب هذه العناصر دون التضحية بدقة المقطع العرضي أو إضعاف نظام التعزيز. وينبغي تطوير هذه التفاصيل أولاً، ثم تجميعها تجريبياً ثانياً، وتثبيتها فقط بعد التحقق. يجب تجنب قطع أو تعديل ألواح الألمنيوم في الموقع.

نوع تغيير عمق الشعاع	موقع نموذجي	ضوابط القوالب الرئيسية
تغيير الشعاع التقليدي إلى شعاع هابط	غرف المعيشة والممرات وحواف منصات المعدات	ارتفاع اللوحة الجانبية ذات الحجم الخاص، وارتفاع باطن الأرض، واستقامة الزاوية الداخلية لعارضة البلاطة.
شعاع الحافة أو شعاع الشرفة الكابولي	الواجهات والشرفات والمناطق القريبة من النوافذ الكبيرة	الخطوط الخارجية وعلاقتها بالقائمات والدعم وتعزيز حماية الحواف.
شعاع النقل أو الشعاع المقوى	نقل الأرضيات والمناطق المحلية طويلة المدى	ارتفاع الضغط الجانبي تتطلب تفاصيل Waler وربطة العنق فحصًا مخصصًا.
عتب أو شعاع اقتران فوق الفتحة	فتحات الأبواب والنوافذ وأعمدة الخدمة والسلالم	أبعاد الفتح والسطح المستوي والمفاصل الزاوية والاشتباكات مع التسليح.
شعاع الحافة بجانب لوح غارق	الحمامات والمطابخ والشرفات	تغييرات في سماكة البلاطة وتفاصيل الركيزة/الركيزة المعلقة والتحكم في الملاط في المفصل السفلي.

3. التصميم التفصيلي: وضع الألواح الجانبية للشعاع حسب منطقة عمق الشعاع

يبدأ التثبيت الجانبي للعارضة الناعمة بتفاصيل القوالب السليمة. خلال هذه المرحلة، يجب تقسيم التصميم وفقًا لعمق الكمرات، وعرض الكمرات، والامتداد، وسمك البلاطة، وارتفاع باطن الكمرات، وتقاطعات أعمدة الكمرات، وتقاطعات جدار الكمرات، والأرضيات غير النموذجية. تعمل الألواح الجانبية ذات الشعاع القياسي على تحسين كفاءة الدورة، لكن انتقالات العمق تتطلب لوحات مخصصة ذات حجم خاص، أو لوحات محولات، أو لوحات تعويض. لا ينبغي الاعتماد على مواد الموقع المؤقتة لسد الفجوات.

صندقة CIEZN نظام لوحة صب الخرسانة الألومنيوم يتضمن كلا من اللوحات القياسية والخاصة الحجم. يستخدم نظام الاتصال الخاص به أسافين ودبابيس للحفاظ على الاستمرارية، بينما تتحكم أدوات المقطع المجوف المربعة أو المستطيلة في دقة الأبعاد. بالنسبة لجوانب العوارض، يعني هذا أنه يجب ترتيب ارتفاعات الألواح ومواضع الثقب وخطوط الرصف ونقاط الدعم والوصلات إلى قوالب صب الخرسانة في الرسومات التفصيلية.

إنشاء قواعد ترقيم اللوحة حسب عمق الشعاع؛ لا تستخدم نفس الترقيم للحزم التقليدية والسفلية والحافة والنقل.
قم بتصنيع ألواح جانبية ذات حجم خاص للعوارض في المصنع حيثما أمكن ذلك لتقليل أعمال الحفر والقطع والردم المؤقت في الموقع.
أظهر بوضوح كيف تتفاعل الألواح الجانبية للعارضة مع ألواح العارضة وسطح اللوح والجدران والأعمدة.
اضبط ارتفاعات والير ومواضع الربط المسطحة ومواقع الثقب معًا أينما تغير عمق الشعاع.
قم بإجراء تجميع تجريبي في الطابق الأول أو الطابق القياسي لتأكيد اتجاه اللوحة ومحاذاة الفتحة والإغلاق الكامل لكل تقاطع.

4. تسلسل التثبيت: الموضع، والإغلاق، ثم التعزيز

لا ينبغي تجميع الألواح الجانبية للعارضة ببساطة من طرف إلى آخر وفقًا لعادة الطاقم. التسلسل الأكثر موثوقية هو التحقق من ارتفاع باطن الحزمة وخطوط حافة الحزمة أولاً، وتثبيت قوالب صب الخرسانة ونظام الدعم، وتركيب الألواح الجانبية للكمرة، وأخيرًا إغلاقها على ألواح البلاطة والجدار والعمود قبل إجراء فحص المحاذاة المنسق. يمكن أن يؤدي تثبيت جوانب العارضة في وقت مبكر جدًا إلى إخراجها من موضعها عندما يتم تعديل قوالب صب الخرسانة أو الجدار والعمود لاحقًا.

انتبه بشكل خاص إلى نهايات العوارض، وتقاطعات أعمدة العوارض، وتقاطعات جدران العوارض، والعوارض المتقاطعة وزوايا العوارض السفلية. يجب أن تكون الزاوية الداخلية بين جانب العارضة والسطح مشدودة، ويجب أن تغلق الحافة العلوية لجانب العارضة بسلاسة على قوالب صب الخرسانة. عادة ما تنتج الحافة العلوية غير المستوية إزاحات عند الوصلات من لوح إلى شعاع بعد الصب، وهذه تتطلب عمالة مكثفة لإصلاحها.

خطوة التثبيت	نقطة التحكم	مشكلة شائعة
ضع باطن الشعاع	تحقق من ارتفاع باطن الأرض وعرض الشعاع ومواقع الدعامة	انحراف باطن الأرض أو عمق الشعاع غير الصحيح.
ضع الألواح الجانبية للشعاع	قم بالتثبيت حسب رقم اللوحة وتحقق من الاتجاه ومواضع الثقب	يتم خلط اللوحات ذات الحجم الخاص أو محاذاة بشكل غير صحيح عند تغيرات العمق.
إغلاق التقاطعات	ثبت جوانب العوارض بإحكام على الحائط والعمود والبلاطة والألواح السفلية	تسرب الجص في الزوايا الداخلية والإزاحات عند تقاطعات عوارض البلاطة.
اتصالات آمنة	قم بتثبيت جميع المسامير والأوتاد مع محاذاة الثقوب	المفاصل المفككة والانتفاخ الخارجي أثناء صب الخرسانة.
محاذاة المدى الكامل	أعد فحص خطوط حافة الشعاع وعمودية واستقامة الحافة العلوية معًا	تمر النقاط الفردية بالفحص بينما يظل الخط العام منحنيًا.

5. كيف ينبغي تفصيل انتقالات عمق الشعاع؟

المبدأ الحاكم عند انتقال عمق الحزمة هو وضوح القسم والواجهة ومسار التحميل. ويعني القسم الواضح أن عمق الحزمة وعرض الحزمة وسمك البلاطة وارتفاع باطن الأرض والمستويات النهائية لا لبس فيها. تعني الواجهة الواضحة أن التحولات ونهايات التوقف والزوايا الداخلية والخارجية بين اللوحات ذات الارتفاعات المختلفة تستخدم مكونات مخصصة. يعني مسار التحميل الواضح أن عمال الحفظ والروابط والدعامات ينقلون ضغط الخرسانة الطازجة إلى نظام مستقر.

تعد تعبئة الانتقال العميق بقطع خشبية صغيرة أو خردة الألومنيوم أو الملاط أحد حلول الموقع الأقل موثوقية. قد يبدو الأمر أسرع، لكنه يتسبب في كثير من الأحيان في فقدان الجص والإزاحات والأخطاء في الأبعاد والمظهر السيئ بعد الضرب. يتمثل النهج الصحيح في تفصيل الألواح المتدرجة أو الألواح المتوقفة أو الألواح الزاوية أو لوحات التعويض مقدمًا وتأكيد الإغلاق من خلال التجميع التجريبي قبل التثبيت.

يجب أن تتوافق بداية ونهاية كل تغيير في العمق مع الرسومات الإنشائية ورسومات تقوية الكمرات والخطوط الانتقالية بسماكة البلاطة.
استخدم لوحات توقف أو محولات مخصصة عند كل انتقال بدلاً من إغلاق المنطقة بمواد متنوعة.
قم بتوصيل الحافة العلوية من جانب العارضة بسلاسة إلى سطح البلاطة وأغلق الزاوية الداخلية للسقف بإحكام مقابل لوحة العارضة.
عند عبور تغيير في العمق، توفر الاستمرارية أو الاتصال الموثوق؛ لا تقم بإنهائها عند نقطة تحميل حرجة.
بالنسبة للعوارض السفلية والنقل العميقة، تحقق من ضغط الخرسانة الطازجة وتباعد التسليح وفقًا لبيان الطريقة الخاصة بالمشروع.

موقع تركيب قوالب الألمنيوم من CIEZN

6. تفاصيل التعزيز: يجب أن تعمل أدوات التثبيت والدبابيس والأوتاد وأربطة العنق معًا

لا يمكن أن يعتمد تعزيز جانب العارضة على صلابة اللوحة وحدها. أثناء التركيب، تتعرض الجوانب لضغط الخرسانة الطازجة والاهتزازات وأحمال البناء. في العوارض التقليدية، يمكن التحكم في التشوه باستخدام المسامير والأوتاد والمثبتات والدعامات المتباعدة بشكل صحيح. تتطلب العوارض العميقة، والعوارض الحافة، والعوارض المنقولة مستوى أعلى من التعزيز، ومن المحتمل أن يشمل ذلك تباعدًا أقرب بين الجدران، أو روابط متداخلة أو دعامات مصممة خصيصًا لهذا الغرض.

يمكن أن تعمل دبابيس CIEZN الإسفينية مع نظام ربط لتأمين الألواح، بينما العلاقات المسطحة التحكم في تباعد القوالب. في الموقع، هذه ملحقات صندقة الألمنيوم إبقاء التجميع مغلقًا ومستقرًا الأبعاد. بالنسبة لجوانب العوارض، يجب تثبيت كل دبوس وإسفين في الفتحة المخصصة لها، ويجب على عمال الحفظ تقييد المناطق المعرضة للانتفاخ الخارجي، ويجب أن تنقل الروابط أو الأقواس الضغط المحلي إلى أعضاء داعمة مستقرة.

عنصر التعزيز	وظيفة على جوانب الشعاع	التركيز التفتيش
دبابيس وأوتاد	قم بتوصيل الألواح المجاورة وإبقاء المفاصل مغلقة	لا توجد مكونات مفقودة أو معكوسة؛ يجب أن تكون الأوتاد مغلقة بالكامل، وليس مجرد إدخالها.
والرز / المقاطع المجوفة	السيطرة على الانتفاخ الخارجي والحفاظ على حافة شعاع مستقيمة	يجب أن يتبع الارتفاع والتباعد والاستمرارية وضبط النفس المخطط المعتمد.
العلاقات المسطحة / من خلال العلاقات	الحد من تباعد اللوحة والتشوه الجانبي	تجنب الاشتباكات مع التعزيزات وتأكد من أن الاتصال لا يمكن أن يرتخي.
الدعائم الفولاذية	دعم باطن العارضة وسطح اللوح وتحقيق الاستقرار في النظام العام	يجب أن تكون الدعائم راسيا. يجب أن يتوافق امتداد الرأس القابل للتعديل، والتدعيم على مستوى النعل، والتدعيم الأفقي مع المخطط.
دعائم الدفع والسحب / القيود المؤقتة	التحكم في الحركة الجانبية عند عوارض الحواف والكابولي والوصلات	استخدم نقاط تثبيت موثوقة وأعد فحصها قبل الصب.

7. إعادة فحص تقاطعات عمود الشعاع، وجدار العارضة، والوصلات من لوح إلى شعاع

المواقع الأكثر احتمالاً للفشل عادة لا تكون في منتصف المسافة، ولكن عند تقاطعات عمود العارضة، وتقاطعات جدار العارضة، والحزم المتقاطعة والواجهات من لوح إلى شعاع. التسليح مزدحم، وزوايا اللوحة عديدة، وقد يكون من الصعب الوصول إلى فتحات التوصيل. لتسهيل عملية التثبيت، قد يميل طاقم العمل إلى تقليل عدد التوصيلات أو تخفيف متطلبات إحكام المفاصل.

عند تقاطع عمود العارضة، يجب أن تكون الهندسة بين ألواح رأس العمود وجوانب العارضة وباطن العارضة دقيقة. عند تقاطع جدار العوارض، تتطلب عمال بناء الجدران وعمال بناء جانب العوارض خلوصًا وتداخلًا مناسبين. عند التقاطع بين البلاطة والعارضة، يجب أن تتم محاذاة ارتفاع سطح البلاطة والحافة العلوية لجانب الحزمة بسلاسة. وما لم يتم تصحيح هذه التفاصيل كتجميع كامل، فقد تبدو الألواح الفردية مقبولة بينما يظل خط الخرسانة المجرد غير مستوي.

8. يجب ألا تدفع عناصر التعزيز والعناصر المدمجة الألواح الجانبية للعارضة خارج الخط

غالبًا ما يكون التسليح أكثر ازدحامًا عندما يتغير عمق الحزمة، خاصة عند تقاطعات أعمدة الحزمة، وكمرات النقل، وكمرات الكابولي، وكمرات التوصيل فوق الفتحات. يمكن للقضبان الرئيسية، والركاب، والفولاذ المقيد المتباعد، وأكمام MEP المحجوزة والعناصر المدمجة أن تمنع القوالب من الإغلاق، أو فتح المفاصل أو دفع اللوحة الجانبية للعارضة خارج الخط.

قبل إغلاق القوالب، تحقق من غطاء تقوية العارضة والأبعاد الخارجية للركاب والفتحات المحجوزة وارتفاعات جلبة MEP. يجب ألا يصطدم حديد التسليح مباشرة بلوحة الألومنيوم، ويجب أن تكون كتل الغطاء مستقرة. يجب ألا تشغل العناصر المضمنة ثقوب الدبوس، أو مواضعها، أو لوحات المحول الموجودة على جانب الشعاع. بالنسبة للعوارض العميقة والوصلات المعقدة، يجب على الفريق الفني وطاقم التسليح وطاقم صب الخرسانة من الألومنيوم إجراء فحص مشترك.

9. أثناء صب الخرسانة: منع الانتفاخ وتسرب الجص والحركة

لا يعد جانب العارضة المثبت بشكل صحيح شعاعًا مصبوبًا بشكل صحيح تلقائيًا. يكون ضغط الخرسانة الطازجة أكثر وضوحًا في العوارض العميقة، بينما يؤدي تثبيت هزاز البوكر على اللوحة الجانبية لفترة طويلة جدًا إلى زيادة خطر الحركة. التحكم في ارتفاع التفريغ وسمك الرفع ووقت الاهتزاز. يجب أن تكون تقاطعات عمود العارضة وجدار العارضة مضغوطة بالكامل دون اهتزاز زائد.

يجب أن تركز مراقبة صب الخرسانة على الحواف العلوية من جانب العارضة، والزوايا الداخلية السفلية، ونهايات التوقف، ووصلات الوصل، والأوتاد السائبة ونظام الدعم. إذا بدأ جانب العتبة في الانتفاخ أو تسرب الجص من المفصل أو استقرار الدعامة أو تحرك الوصلة، توقف عن وضع الخرسانة محليًا وقم بتصحيح المشكلة على الفور. كلما تم اكتشاف المشكلة مبكرًا، انخفضت تكلفة الإصلاح.

التحكم في معدل وضع الحزم العميقة وحزم النقل وفقًا لبيان الطريقة؛ تجنب التفريغ المركز في مصعد واحد.
يتم ضغط تقاطعات عمود العارضة بشكل كامل، ولكن لا تسمح للهزاز بضرب الألواح الجانبية للعارضة بشكل مستمر.
إذا تسرب الجص من زاوية باطن الأرض أو وصلة جانب العارضة، فقم بإغلاقها على الفور وأعد فحص الوصلات.
لا تقم بإزالة الحواجز أو الأربطة أو الدعائم أو القيود المؤقتة أثناء وضع الخرسانة.
يجب أن تغطي سجلات مراقبة صب الخرسانة على وجه التحديد انتقالات العمق وعوارض الحواف والعوارض المتقاطعة والوصلات الخاصة.

10. القياس بعد الضرب: تحقق من الأبعاد والخطوط

بعد تجريد جوانب العارضة، قم على الفور بفحص المقطع العرضي للعارضة، وارتفاع باطن الأرض، والعمودية الجانبية، واستقامة الحافة، والإزاحات عند الوصلات من اللوح إلى العارضة، والزوايا الداخلية والخارجية، والتشطيب العام. قم بتسجيل انتقالات العمق بشكل منفصل لأنها أكثر عرضة للأخطاء المنهجية. في حالة ظهور عيوب في الأرضية القياسية، قم بتتبعها مرة أخرى إلى الرسومات التفصيلية وترقيم اللوحة الخاصة ومواضع الرصف وتسلسل التثبيت.

لا تنقب بقوة في زوايا جانب العارضة أو الزوايا الداخلية أثناء الضرب. قم بتنظيف الملاط المتبقي من الألواح التي تمت إزالتها وتحقق من أضلاع الحافة بحثًا عن التشوهات والثقوب للتآكل واللحامات للتشقق ووجوه الألواح بحثًا عن الخدوش أو النقاط العالية. يجب أن تحتوي الألواح الجانبية ذات العوارض العميقة والعوارض السفلية والألواح الجانبية ذات الحجم الخاص على قائمة مرجعية لإعادة الاستخدام والصيانة حتى لا يتكرر نفس العيب في الطابق التالي.

بند التفتيش	ما يجب التحقق منه	حيث لتتبع السبب
شعاع المقطع العرضي	ما إذا كان عمق الشعاع وعرضه يتطابقان مع الرسومات التفصيلية	ارتفاع اللوحة الخاصة، وخطوط الإعداد والانتفاخ الناتج عن والير.
ارتفاع شعاع باطن	ما إذا كان السطح السفلي قد انحرف أو طور إزاحة محلية	نظام الدعم، والرؤوس القابلة للتعديل، وتركيب الألواح السفلية.
شعاع الجانب العمودي	سواء كان الشعاع مائلاً أو ملتوياً	دعامات الدفع والسحب، والرباطات، وضغط الخرسانة الطازجة.
تقاطع بلاطة إلى شعاع	ما إذا كانت الحافة العلوية ناعمة والزاوية الداخلية خالية من فقدان الجص	الحافة العلوية من جانب العارضة، وارتفاع سطح البلاطة، وإغلاق المفاصل.
الانتهاء من السطح	قرص العسل، والثقوب، والآثار التالفة وعلامات الجص	المفاصل والاهتزاز والتجريد وتنظيف الألواح.

11. المشاكل الشائعة والإجراءات الموصى بها

قضية الجودة	السبب المحتمل	الإجراء الموصى به
جانب شعاع منتفخ	تباعد Waler واسع جدًا، أو أسافين فضفاضة أو معدل وضع مفرط	قم بتقوية تفاصيل التعزيز وأعد فحص الوصلات والوصلات قبل الصب.
عمق شعاع غير صحيح	تم خلط اللوحات ذات الحجم الخاص، أو ارتفاع السقف بشكل خاطئ، أو عدم تحديد الأبعاد التفصيلية	إدارة اللوحات حسب عدد عمق الشعاع؛ إعادة قياس الأرضية القياسية وتصحيح التفاصيل.
إزاحة عند تقاطع البلاطة إلى الشعاع	لا تتطابق الحافة العلوية من جانب العارضة مع ارتفاع سطح البلاطة	قم بمحاذاة جوانب العارضة والسطح السفلي وسطح البلاطة معًا، ثم قم بإجراء فحص ثانٍ قبل الصب.
تسرب الجص في الزاوية الداخلية باطن	مفصل فضفاض من الجانب إلى الجانب أو إغلاق زاوية غير كافي	قم بإصلاح أضلاع حافة اللوحة، وقم بتثبيت جميع الموصلات وإغلاق الوصلة كما هو محدد عند الضرورة.
نهاية الشعاع خارج المربع	تقاطع عمود الشعاع غير مغلق بالكامل أو عناصر التعزيز/المضمنة تدفع ضد اللوحة	قم بفحص غطاء التسليح وألواح التوصيل بشكل مشترك قبل إغلاق القوالب.
خط منحني بعد التجريد	عدم كفاية المحاذاة الشاملة أو المحاذاة المتقطعة	تحقق من التشغيل الكامل مقابل خطوط الشبكة والحافة، ونهايات الجدار آمنة بشكل موثوق.

الأسئلة الشائعة: تفاصيل تركيب وتقوية صندقة الألومنيوم الجانبية للعارضة

أين من المرجح أن تحدث مشاكل في قوالب صب الخرسانة المصنوعة من الألومنيوم؟

المناطق الأكثر عرضة للخطر هي انتقالات عمق الحزمة، وتقاطعات عمود الحزمة وجدار الحزمة، والواجهات من لوح إلى شعاع، وحزم الحافة وحزم النقل. تتضمن هذه المواقع انتقالات متعددة للوحات وتعزيزات مزدحمة ومسارات تحميل معقدة، لذا فهي تتطلب فحصًا مركزًا.

هل يمكن ملء تغييرات عمق الشعاع بألواح مرتجلة في الموقع؟

لا ينبغي التعامل مع عملية الحشو المرتجلة كحل قياسي. يجب توفير لوحات مخصصة ذات حجم خاص أو لوحات محول أو لوحات توقف أثناء عملية التفصيل. يكون الحشو المؤقت عرضة لتسرب الجص والإزاحات وأخطاء المقطع العرضي.

ما الذي يتحكم بشكل أساسي في تقوية جانب العارضة؟

يأتي التحكم من المسامير والأوتاد، والروابط المسطحة أو من خلال الروابط، ودعامات باطن العارضة ودعائم الدفع والسحب التي تعمل معًا. بالنسبة للعوارض العميقة، يجب أيضًا فحص ضغط الخرسانة الطازجة وتباعد التسليح وفقًا لمخطط خاص بالمشروع.

لماذا يمكن أن تنتفخ جوانب العارضة بعد التجريد حتى عندما تبدو صحيحة قبل الصب؟

تشمل الأسباب النموذجية ضغط الخرسانة الطازجة، أو الاهتزاز، أو التباعد الزائد عن الحد، أو الوصلات السائبة أو تسوية النظام الداعم. يجب إعادة فحص تفاصيل التسليح قبل الصب، كما يلزم وجود ساعة مخصصة لقوالب صب الخرسانة أثناء التركيب.

كيف يمكن للمورد المساعدة في حل التفاصيل الصعبة لجانب العارضة؟

يمكن للمورد تقليل مخاطر التثبيت من خلال تخطيطات اللوحات التفصيلية، وتصنيع اللوحات ذات الحجم الخاص، وترقيم التجميع التجريبي، والتوصيات المتعلقة بتفاصيل التعزيز، وإحاطات الموقع. يجب على فريق المشروع تقديم معلومات هيكلية كاملة والإبلاغ الفوري عن النتائج المقاسة من الأرضية القياسية.

خاتمة

تكمن الصعوبات الرئيسية في صب الخرسانة المصنوعة من الألومنيوم على جانب العوارض في التغيرات في عمق العوارض والإغلاق الكامل عند الوصلات ونظام التعزيز. يجب حل تغييرات العمق من خلال تخطيطات اللوحة التفصيلية وقوالب صب الخرسانة ذات الحجم الخاص. يعتمد إغلاق الوصلات على تسلسل التثبيت والتحكم في المفاصل، بينما يعتمد نظام التعزيز على المسامير والأوتاد، والوصلات، والروابط والدعامات التي تعمل معًا. يمكن أن يؤدي تبسيط أي من هذه المراحل إلى انتفاخ الجوانب، أو الإزاحة على طول حواف العارضة أو الوصلات غير المستوية بين اللوح والعارضة بعد الصب.

بالنسبة للمقاولين الرئيسيين والمقاولين من الباطن لقوالب صب الخرسانة وفرق المشتريات، لا ينبغي تقييم قوالب صب الخرسانة الجانبية فقط من خلال مساحة اللوحة ووقت التسليم. تعتمد إنتاجية الموقع بشكل كبير على قدرة المورد التفصيلية، وخبرته في الوصلات، وتكوين الملحقات، وخدمة الأرضية المعيارية. تسمح التفاصيل الدقيقة لجانب العارضة بميزة الصب الواحد لقوالب الألومنيوم لتحقيق فوائد قابلة للقياس في الأبعاد الهيكلية والتشطيب الخرساني وتكاليف التشطيب النهائي. توفر CIEZN أيضًا خدمات هندسة القوالب ودعم المشاريع؛ ويمكن مناقشة المتطلبات الخاصة بالمشروع من خلاله صفحة الاتصال.
