دعامة الخدمة الشاقة ودليل دعامة الدفع والسحب: من اختيار الدعم إلى التعديل في الموقع

2026-04-30

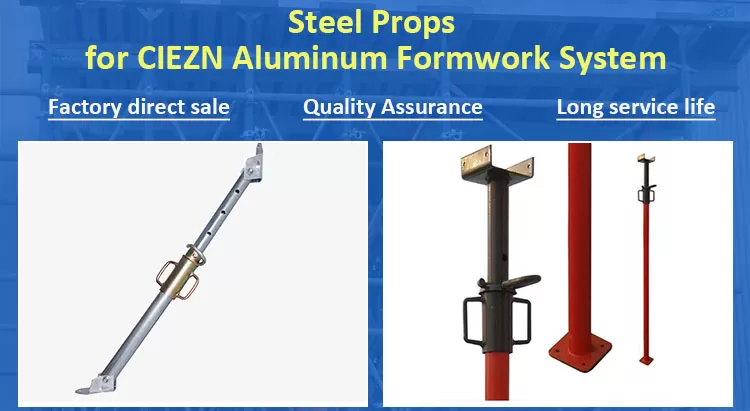

في بناء قوالب صب الألومنيوم، ينتمي كل من الدعامة الثقيلة ودعامة الدفع والسحب إلى دعامة فولاذية العائلة، لكنهم يقومون بوظائف مختلفة جدًا في الموقع. عادةً ما يتم استخدام دعامة الخدمة الشاقة كدعامة حاملة رأسية أسفل قوالب صب الخرسانة، وألواح العوارض، ورؤوس الضرب المبكرة، وغيرها من المواضع التي تحمل الأحمال الرأسية. يتم استخدام دعامة الدفع والسحب في كثير من الأحيان كدعامة تجريف قابلة للتعديل لقوالب صب الخرسانة، وقوالب صب الأعمدة، وجدران القص، وألواح الجدران الكبيرة، وقوالب الأعمدة، حيث تساعد في التدعيم، وتحديد المواقع، وتصحيح السباكة. إذا تم التعامل مع كليهما ببساطة على أنهما "دعامات أنابيب فولاذية"، فمن الممكن أن يتعرض الموقع بسهولة إلى الاختيار الخاطئ، أو مسار تحميل غير واضح، أو ضعف التحكم في السباكة، أو فحص السلامة غير الكامل.

بالنسبة للمقاولين الرئيسيين، ومقاولي قوالب صب الخرسانة من الباطن، ومقاولي البناء في الخارج، يعد اختيار دعامة الخدمة الشاقة ودعامة الدفع والسحب المناسبة متطلبًا أساسيًا لتدعيم الألواح بشكل آمن ومستقر قوالب الجدار والعمود ، وجودة تشطيب خرسانية جيدة.

1. الاختلافات الأساسية بين دعامة الخدمة الشاقة ودعامة الدفع والسحب

غرض	دعامة شديدة التحمل	دعامة الدفع والسحب
الوظيفة الرئيسية	دعم الحاملة الرأسية، يشيع استخدامها ل بلاطة القوالب الألومنيوم، وقوالب صب الخرسانة، وأنظمة الضرب المبكرة، وتعزيز الدعم المحلي.	دعم الدفع والسحب المائل، يُستخدم بشكل شائع لتحديد موضع قوالب صب الخرسانة للجدران والأعمدة، وتعديل السباكة، والثبات الجانبي، وتصحيح القوالب.
سلوك التحميل	الضغط المحوري بشكل رئيسي. تتمثل الفحوصات الأساسية في سعة الحمولة، والثبات، وارتفاع الدعم، وسطح المحمل بالأسفل.	تعديل الدفع والسحب بشكل أساسي والثبات المائل. تتمثل عمليات التحقق الرئيسية في نقاط الاتصال والزاوية وشوط الضبط وموثوقية التثبيت.
المواقع المشتركة	الألواح، وقوالب صب الخرسانة، والكمرات الوسطى، ورؤوس الضرب المبكرة، ومناطق دعم ألواح الكمرات.	قوالب الحوائط، وقوالب الأعمدة، وجدران القص، والجدران النهائية، وحواف الفتح، ونقاط تصحيح الجدار الطويل.
التركيز على التحكم في الموقع	حافظ على الدعامة عمودية، والقاعدة مستقرة، ونقطة الاتصال العلوية موثوقة، وربط الدفاتر والقارنات الأفقية في نظام مستقر.	حافظ على موثوقية التوصيلات العلوية والسفلية، وفعالية أداة الضبط الملولبة، وزاوية الدعامة المناسبة، وقفل الدعامة بعد التصحيح.
هل يمكنهم استبدال بعضهم البعض؟	لا ينبغي أن يتم استبدالهم عرضا. لا ينبغي استخدام الدعامة شديدة التحمل كدعامة للتمشيط.	لا ينبغي أن تحل محل الدعامة الثقيلة باعتبارها الدعم الرئيسي للحمل الرأسي.

2. مكان استخدام الدعامة الثقيلة وكيفية اختيارها

الدعامة شديدة التحمل مناسبة لقوالب صب الخرسانة المصنوعة من الألومنيوم، ودعم باطن العارضة، والمواضع الموجودة أسفل رؤوس الضرب المبكرة، وأي منطقة تحتاج إلى حمل حمل رأسي. وتتمثل مهمتها الرئيسية في نقل الحمولة من الخرسانة الطازجة وقضبان التسليح وألواح صب الخرسانة المصنوعة من الألومنيوم والروافد/العوارض الوسطى والعمال والمعدات وصولاً إلى الهيكل الموجود بالأسفل. لا ينبغي أن يعتمد الاختيار على الحد الأقصى للارتفاع فقط. ويجب أيضًا أن تأخذ في الاعتبار ارتفاع الأرضية الصافية، وسمك البلاطة، وعمق العارضة، وارتفاع رأس الضرب المبكر، وارتفاع الرافعة، وبدل التعديل، وحمل البناء.

مواصفات دعامة CIEZN للخدمة الشاقة	الأنبوب الداخلي/الأنبوب الخارجي	توجيه الاختيار
1.7 م - 3.0 م	48 ملم / 60 ملم	مناسبة لارتفاعات الأرضيات المنخفضة أو مناطق الدعم المحلية، مع الاحتفاظ بقدر كافٍ من التعديل.
1.8 م - 3.2 م	48 ملم / 60 ملم	يُستخدم بشكل شائع لدعم الألواح المحلية في الأرضيات القياسية، ويخضع للمراجعة وفقًا للارتفاع الواضح وتكوين القوالب.
2.0 م - 3.6 م	48 ملم / 60 ملم	مناسبة لارتفاعات الأرضيات المتوسطة. يجب التحقق من النحافة وضبط النفس قبل الاستخدام.
2.2 م - 4.0 م	48 ملم / 60 ملم	مناسب للأرضيات الطويلة أو المناطق الخاصة، حيث تصبح ظروف التثبيت الأفقي وحامل القاعدة أكثر أهمية.
3.0 م - 5.0 م	48 ملم / 60 ملم	يجب التحقق من ظروف الدعم العالية مقابل بيان الطريقة الخاصة بالمشروع، وليس ترتيبها حسب الخبرة فقط.

عند اختيار دعامة للخدمة الشاقة، حاول الحفاظ على ارتفاع العمل الفعلي بالقرب من منتصف نطاقه القابل للتعديل. تجنب العمل بالقرب من الحد الأدنى أو الأقصى للارتفاع. بالقرب من الحد الأقصى للارتفاع، يصبح استقرار الدعامة أكثر حساسية للسباكة، والتقييد الأفقي، وحالة محمل القاعدة. بالقرب من الحد الأدنى للارتفاع، قد لا تكون هناك مسافة ضبط كافية لتصحيح المستوى بدقة في الموقع.

3. مكان استخدام دعامة الدفع والسحب وكيفية اختيارها

في جدار وعمود نظام صب الخرسانة الألومنيوم ، تعمل دعامة الدفع والسحب بشكل أشبه بدعامة التجريف القابلة للتعديل. يتم استخدامه بشكل رئيسي لتحديد موضع القوالب، وتصحيح السباكة، والاستقرار الجانبي. عن طريق الدفع أو السحب، فإنه يضبط موضع قوالب صب الجدار أو العمود بحيث تلبي الألواح المحاذاة والسباكة المطلوبة. على عكس دعامة الخدمة الشاقة، لا ينبغي استخدام دعامة الدفع والسحب كمكون رئيسي للحمل الرأسي في قوالب صب الخرسانة.

مواصفات دعامة الدفع والسحب CIEZN	الأنبوب الداخلي/الأنبوب الخارجي	توجيه الاختيار
1.6 م - 2.9 م	48 ملم / 60 ملم	مناسبة لقوالب صب الجدران والأعمدة السفلية أو تصحيح الدعامات القصيرة المحلية.
1.8 م - 3.2 م	48 ملم / 60 ملم	مناسبة لدعائم تجريف الجدران والأعمدة الشائعة وتصحيح الأرضية القياسية.
2.0 م - 3.6 م	48 ملم / 60 ملم	مناسبة للجدران متوسطة الارتفاع، وقوالب الأعمدة، وتصحيح جدار القص.
2.2 م - 4.1 م	48 ملم / 60 ملم	مناسب للجدران الطويلة أو المواضع التي تحتاج إلى تعديل أطول.
3.0 م - 5.0 م	48 ملم / 60 ملم	يجب فحص الجدران العالية أو ألواح صب الخرسانة الكبيرة مع تفاصيل الاتصال وبيان الطريقة الخاصة بالمشروع.

يجب أن يأخذ اختيار دعامة الدفع والسحب في الاعتبار الطول، وزاوية التثبيت، ونقاط الاتصال العلوية والسفلية، وشوط الضبط، وارتفاع الجدار في نفس الوقت. إذا كانت الدعامة شديدة الانحدار، فسيكون التعديل الأفقي محدودًا. إذا كان مسطحًا جدًا، يصبح المكون الرأسي وقوى الاتصال غير مواتية. في الموقع، يجب أن تتبع مواضع دعائم الجرف الرسومات التنفيذية لقوالب صب الخرسانة أو بيان الطريقة الخاصة بالمشروع ولا ينبغي نقلها بشكل عرضي.

4. اختيار نوع الدعامة حسب موقع البناء

بالنسبة لقوالب صب الخرسانة المصنوعة من الألومنيوم، وقوالب صب الخرسانة ذات العوارض، والمواضع الموجودة أسفل رؤوس الضرب المبكرة، استخدم دعامة الخدمة الشاقة أو نظام الدعامة الفردية المحدد في التصميم أولاً.
بالنسبة لقوالب الجدران، وقوالب الأعمدة، وجدران القص، وتصحيح لوحة الحائط الكبيرة، استخدم دعامة الدفع والسحب أولاً لضبط الدفع والسحب والتحكم في السباكة.
عندما يحتاج نظام تدعيم البلاطة إلى استقرار أفقي، استخدم الأنابيب الفولاذية الأفقية، والقارنات الدوارة، والقارنات ذات الزاوية اليمنى، والمكونات ذات الصلة لتشكيل نظام مستقر مكانيًا.
عند تقوية قوالب صب الخرسانة للجدران والأعمدة، تحقق من دبابيس وأوتاد وقضبان الربط والوالر ودعامات التمشيط وشدات الزوايا الداخلية والخارجية في نفس الوقت.
يجب مراجعة المساند العالية، والجدران العالية، والجدران الاستنادية في الطابق السفلي، والمناطق الكابولية، والمناطق ذات أحمال البناء المركزة وفقًا لبيان الطريقة الخاصة بالمشروع، وليس ترتيبها فقط من خلال تجربة الأرضية القياسية.

5. خطوات التعديل في الموقع للدعائم الثقيلة

1. يتم ضبطه تقريبًا وفقًا لارتفاع الأرضية وتكوين القوالب

قبل التثبيت، حدد الدعامة الصحيحة للخدمة الشاقة وفقًا لارتفاع الأرضية الواضح، وسمك اللوح، وعمق العارضة، وسمك لوحة صب الخرسانة المصنوعة من الألومنيوم، وارتفاع العارضة أو العارضة الوسطى، وارتفاع رأس الضرب المبكر. ثم اضبط الأنبوب الداخلي تقريبًا بالقرب من الارتفاع المستهدف. بعد الضبط التقريبي، يجب إدخال الدبوس بالكامل من خلال الفتحة. ويجب ألا يتم إدخاله نصفًا أو استبداله بحديد التسليح غير المطابق.

2. ضع الدعامة وأبقها عمودية

يجب أن توضع قاعدة الدعامة على سطح هيكلي ثابت ومستوٍ ونظيف. عند الحاجة، استخدم لوحة تحمل تلبي متطلبات الحمل. يجب أن يتصل الجزء العلوي برأس الضرب المبكر أو الرأس U أو الرافعة بشكل موثوق. لا ينبغي أن تميل الدعامة بشكل واضح، ولا ينبغي وضع القاعدة على حطام البناء أو قصاصات الخشب أو كتل الملاط أو المواد السائبة.

3. اضبط المستوى جيدًا باستخدام صامولة الضبط

بعد وضع قوالب صب الخرسانة، يجب إجراء التعديل الدقيق باستخدام المستوى، أو مستوى الليزر، أو خط التحكم في الارتفاع. يجب أن يتم التعديل حسب المناطق والصفوف بطريقة منسقة. تجنب رفع نقطة واحدة بقوة، مما قد يؤدي إلى ثني الألواح أو تشويه الروافد أو تركيز الحمل محليًا.

4. أعد فحص نقل الحمولة بعد التسوية

بمجرد ضبط الارتفاع، تحقق مما إذا كانت كل دعامة تحمل الحمل بالفعل. إذا لم يكن الجزء العلوي ملامسًا، أو كانت القاعدة معلقة، أو اهتزت الدعامات، أو كانت للدعائم المجاورة اختلافات واضحة في المستوى، فاضبطها على الفور. قبل وضع الخرسانة، تحقق أيضًا من اكتمال الدعامات الأفقية وقارنات التوصيل، وبالتالي فإن نظام الدعم ليس مجرد مجموعة من الدعائم الرأسية المعزولة.

6. خطوات التعديل في الموقع لدعامة الدفع والسحب

1. قم بإصلاح نقاط الاتصال العلوية والسفلية أولاً

عادةً ما يتم توصيل الطرف العلوي من دعامة الدفع والسحب بقوالب صب الخرسانة للجدار والأعمدة أو الوصلة أو موصل مخصص. يتم تثبيت الطرف السفلي على البلاطة، أو جزء مدمج، أو نقطة تثبيت موثوقة. يجب أن تكون مسامير التوصيل والمسامير وألواح القاعدة كاملة. لا يُسمح باستخدام مفاصل حجرية مؤقتة أو تثبيت بالاحتكاك فقط.

2. قم بضبط محاذاة الجدار والعمود تقريبًا

بعد التثبيت الأولي لقوالب صب الخرسانة، يجب أن يتبع الضبط التقريبي خطوط المحور وخطوط الحافة وخطوط التحكم. يمكن لدعامة الدفع والسحب تحريك القوالب عن طريق الدفع والسحب، ولكنها لا يمكن أن تحل محل محددات المواقع السفلية أو المسامير والأوتاد أو نظام التعادل . إذا كانت المحاذاة السفلية للقالب خاطئة، فقم بتصحيح الموضع أولاً، ثم استخدم دعامة الجرف لإجراء الضبط الدقيق.

3. قم بتصحيح السباكة باستخدام أداة الضبط الملولبة

يجب التحقق من تصحيح السباكة باستخدام أداة القياس أو المسطرة أو جهاز الليزر أو المحطة الشاملة. بالنسبة للجدران الطويلة، لا تحكم من نقطة واحدة فقط. التحقق من أطراف الجدار ووسط الجدار والحواف المفتوحة والزوايا الداخلية والخارجية والتقاطعات مع الجدران المجاورة. بعد الضبط، قم بقفل أداة الضبط والموصلات الملولبة لمنع الارتخاء أو الارتداد أثناء وضع الخرسانة واهتزازها.

4. استمر في الفحص أثناء وضع الخرسانة

أثناء وضع الخرسانة، يتغير الضغط الجانبي على قوالب صب الخرسانة بشكل مستمر. قم بتعيين العمال لفحص دعامات الدفع والسحب، وقضبان الربط، والدبابيس والأوتاد، ومفاصل الزوايا الداخلية والخارجية. إذا تم العثور على حركة لقوالب صب الخرسانة، أو صواميل مفكوكة، أو دعامة كشط، أو تسرب للجص المحلي، فتعامل معها على الفور.

7. النقاط الرئيسية لمراجعة السلامة في الموقع

مراجعة البند	دعامة شديدة التحمل	دعامة الدفع والسحب
مسار التحميل	تحقق مما إذا كانت أحمال البلاطة قد تم نقلها من خلال الألواح والروافد ورؤوس الضرب المبكرة إلى الدعامات والهيكل الموجود بالأسفل.	تحقق مما إذا كانت القوة الجانبية الناتجة عن قوالب صب الخرسانة للجدران والأعمدة تشكل نظامًا مستقرًا من خلال الحواجز ودعائم التجريف ونقاط التثبيت.
نطاق الارتفاع	تحقق مما إذا كان ارتفاع العمل الفعلي ضمن النطاق المسموح به وما إذا كان بدل التعديل لا يزال قائمًا.	تحقق مما إذا كان طول دعامة التمشيط يتطابق مع ارتفاع الجدار وزاوية التثبيت، وما إذا كان أداة الضبط الملولبة لا تزال تتمتع بسير قابل للاستخدام.
اتصالات	تحقق مما إذا كان الرأس العلوي على شكل حرف U ورأس الضرب المبكر والقاعدة والدبوس كاملة وموثوقة.	تحقق مما إذا كانت الموصلات العلوية والسفلية، والمسامير، والمسامير، وألواح القاعدة، وأجزاء القفل كاملة وموثوقة.
تدابير الاستقرار	تحقق من تثبيت دفاتر الأستاذ الأفقية، أو المقرنات، أو التقييد العرضي، أو تدابير الاستقرار الأخرى التي يتطلبها بيان الطريقة.	تحقق مما إذا كانت زاوية الدعامة معقولة وما إذا كانت توفر تعديلًا فعالاً للدفع والسحب واستقرارًا جانبيًا.
مخاطر وضع الخرسانة	تحقق من تكديس المواد المركزة، أو تحميل ذراع الرافعة، أو تأثير أنبوب المضخة، أو الدعائم السائبة.	تحقق من حركة الجدار، أو دعائم التجريف السائبة، أو قوالب صب الخرسانة، أو انفجار قوالب صب الخرسانة.

8. استشارات المشتريات وإدارة المشاريع

عند شراء دعامات الخدمة الشاقة ودعامات الدفع والسحب، تأكد من الحد الأدنى للارتفاع والحد الأقصى للارتفاع والقطر الخارجي للأنبوب الداخلي والقطر الخارجي للأنبوب الخارجي وسمك الجدار والمعالجة السطحية ونوع الصمولة وحجم لوحة القاعدة وجودة الدبوس والتوافق مع نظام قوالب صب الألومنيوم. تتوفر دعامات CIEZN الفولاذية بمعالجة الأسطح المطلية أو المجلفنة، ويمكن اختيار أطوال وأنواع ضبط مختلفة وفقًا للمشروع والبيئة. بالنسبة لمشاريع الشحن البحري، انتبه أيضًا إلى التغليف واكتمال الملحقات ونسبة قطع الغيار و إرشادات التثبيت في الموقع .

من وجهة نظر إدارة المشروع، يجب تضمين نظام الدعم في تصميم رسومات ورشة صب الخرسانة المصنوعة من الألومنيوم بدلاً من استكماله مؤقتًا بعد وصول القوالب. يجب التحقق من تدعيم الألواح، ودعائم تجريف الجدران والأعمدة، ونظام الربط، والدبابيس والأوتاد، والدفاتر الأفقية، وقارنات التوصيل كنظام واحد منسق. فقط عندما يشكل اختيار الدعامة وتفاصيل الاتصال والضبط في الموقع حلقة كاملة، يمكن تحقيق مزايا إعادة الاستخدام العالية والدقة العالية لقوالب صب الألمنيوم في الموقع.

9. الأخطاء الشائعة

استخدام دعامة الدفع والسحب كدعم رئيسي للحمل الرأسي لقوالب صب الخرسانة.
استخدام دعامة شديدة التحمل قريبة من أقصى ارتفاع لها دون تقييد أفقي كافٍ.
وضع قاعدة الدعامة على حطام البناء أو المواد السائبة مما يسبب تسويتها بعد وضع الخرسانة.
الاعتماد على وصلات دعامة التمشيط العلوية والسفلية غير الموثوقة للتحكم في سمك الجدار.
إجبار القوالب على وضعها في موضعها باستخدام دعامة الدفع والسحب قبل تصحيح محاذاة القوالب.
إزالة أو طرق الدعائم الرأسية عن طريق الخطأ والتي لا تزال بحاجة إلى البقاء في مكانها أثناء الضرب المبكر للبلاطة.
الفشل في مراجعة الجدران العالية أو الدعائم العالية أو مناطق الطابق السفلي وفقًا لبيان الطريقة الخاصة بالمشروع.

التعليمات

هل يمكن للدعامة الثقيلة ودعامة الدفع والسحب أن تحل محل بعضها البعض؟

غير مستحسن. يتم استخدام الدعامة الثقيلة بشكل أساسي لدعم الحامل الرأسي، في حين يتم استخدام دعامة الدفع والسحب بشكل أساسي لتعديل الدفع والسحب المائل واستقرار القوالب. تختلف اتجاهات قوتها ووظائف موقعها، لذا لا ينبغي تبادلها بشكل عرضي.

ما الذي تتحكم فيه دعامة الدفع والسحب بشكل أساسي؟

يتم استخدام دعامة الدفع والسحب بشكل أساسي لتعديل محاذاة قوالب صب الخرسانة للجدار والعمود، وتصحيح السباكة، والثبات الجانبي. يجب أن تعمل مع المسامير والأوتاد، ونظام الربط، ومحددات مواقع صب الخرسانة السفلية.

هل يمكن أن يعتمد اختيار الدعامة الثقيلة على الحد الأقصى للارتفاع فقط؟

لا. بالإضافة إلى الحد الأقصى للارتفاع، تحتاج أيضًا إلى التحقق من ارتفاع العمل الفعلي، وبدل الضبط، وسعة الحمولة، وتقييد الثبات، وسطح محمل القاعدة، والتوافق مع رأس الضرب المبكر.

هل تحتاج دعامات الألواح إلى دفاتر وقارنات أفقية؟

في معظم الحالات، يجب تثبيت دفاتر أفقية، أو قارنات دوارة، أو قارنات زاوية قائمة، أو مقاييس استقرار أخرى وفقًا لبيان الطريقة. تخلق الدعائم المعزولة مخاطر أعلى، خاصة في المناطق المساندة الطويلة أو مناطق الأحمال المركزة أو مناطق قوالب صب الخرسانة الكبيرة.

ما الذي يجب فحصه قبل وضع الخرسانة؟

تحقق من مواصفات الدعامة، وارتفاع الدعم، والسباكة، والاتصال العلوي، ومحمل القاعدة، والدبابيس، والصواميل، والدفاتر الأفقية، والقارنات، ووصلات دعامة التجريف، والدبابيس والأوتاد، والمحاذاة الشاملة لقوالب صب الخرسانة.

خاتمة

الدعامة الثقيلة ودعامة الدفع والسحب هما مكونان مختلفان من الدعامات الفولاذية في بناء قوالب صب الألومنيوم. يحمل الأول واجبات الدعم الرأسي للألواح، والعوارض، وأنظمة الضرب المبكرة؛ يتعامل الأخير مع تصحيح الدفع والسحب والثبات الجانبي لقوالب صب الجدران والأعمدة. النهج الصحيح هو اختيار نوع الدعامة وفقًا لموضع البناء، واتجاه القوة، وارتفاع الأرضية، وارتفاع الجدار، ونظام صب الخرسانة، وبيان الطريقة الخاصة بالمشروع، ثم تأمين النظام من خلال التوصيلات المناسبة، والضبط في الموقع، وفحص موضع الخرسانة. بالنسبة للمشترين والمقاولين، لا يعد اختيار الدعامة مسألة ثانوية. إنه جزء من سلامة نظام صب الخرسانة المصنوع من الألومنيوم وجودة تشطيب الخرسانة.
