كيفية اختيار روافد صب الخرسانة: شرح تخطيط العارضة الوسطى وتباعد الدعامات

2026-05-04

في نظام صب الخرسانة لألواح الألومنيوم، لا تكون روافد الألواح والعوارض الوسطى عبارة عن عوارض عرضية أو عوارض تعبئة عادية. إنها مكونات أساسية في مسار نقل أحمال البلاطة. بعد البلاطة صندقة الألومنيوم تأخذ الألواح الحمولة من الخرسانة الطازجة، وحديد التسليح، والعمال، ومعدات الموقع، ويجب أن يمر هذا الحمل عبر الروافد، والعوارض الوسطى، ورؤوس الضرب المبكرة، و الدعائم الفولاذية إلى الهيكل أدناه. إذا كان اختيار الرافعة خاطئًا، أو كان تخطيط العارضة الوسطى متقطعًا، أو كانت تباعد الدعامات واسعًا جدًا، فقد تكون النتيجة خطأ في رفع البلاطة، وانحراف باطن الأرض، وتشوه القوالب، وارتفاع خطر الضرب المبكر، وانخفاض جودة تشطيب الخرسانة.

بالنسبة للمقاولين ومشتري قوالب صب الخرسانة، فإن فهم العلاقة بين الروافد والعوارض الوسطى والمسافات بين الدعامات هو الأساس لتصميم موثوق لرسومات صب الخرسانة وفحوصات التثبيت في الموقع.

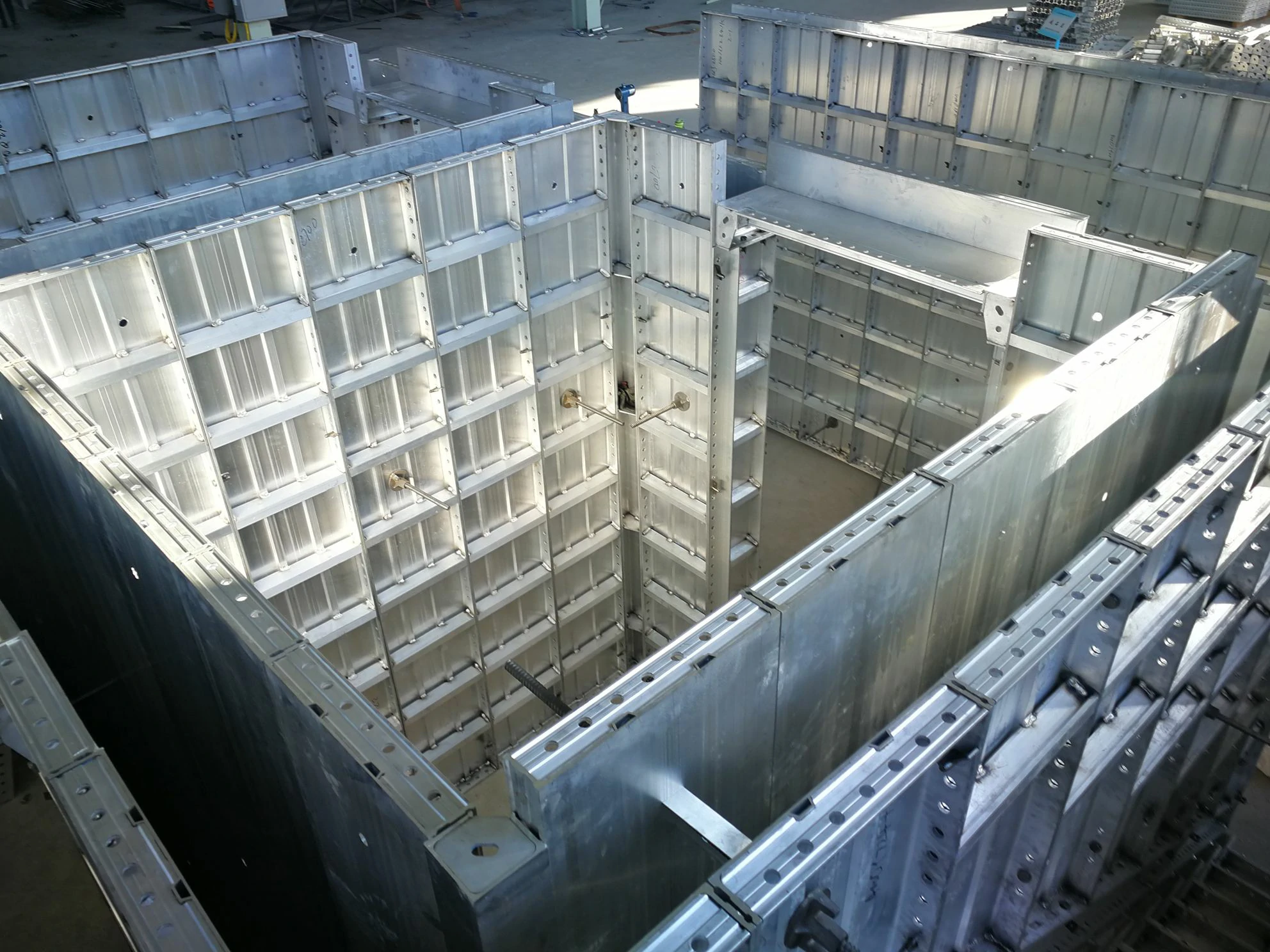

1. ما تفعله روافد الألواح والعوارض الوسطى في قوالب صب الألمنيوم

إن مسار التحميل النموذجي لقوالب صب الألمنيوم بسيط من الناحية النظرية: تحمل ألواح الألواح أحمال الخرسانة وأحمال البناء، ويتم نقل الحمل من خلال روافد الألواح أو العوارض الوسطى إلى رؤوس الضرب المبكرة، ثم تقوم الدعامات الفردية أو الدعامات الفولاذية بنقلها إلى الهيكل أدناه. تتمثل مهمة الرافعة والعارضة الوسطى في جمع الأحمال الموزعة من الألواح وتسليمها إلى نقاط الدعم، مع التحكم أيضًا في استواء قوالب صب الخرسانة وصلابتها واستقرارها.

إذا ركز الفريق فقط على سمك لوحة البلاطة وتجاهل تخطيط الرافعة، فقد يبدو النظام كاملاً من الأعلى بينما مسار التحميل أدناه ليس مستمرًا. ويصبح هذا مهمًا بشكل خاص في الخلجان الكبيرة، وحول الفتحات، وبجانب الكمرات، وفي مناطق الألواح الغائرة، والمطابخ والحمامات مع تغييرات المستوى المحلي، ومخططات الأرضيات غير المنتظمة. في هذه المناطق، يؤثر تخطيط الشعاع الأوسط بشكل مباشر على سلامة القوالب وكفاءة الدوران.

2. كيفية التمييز بين عارضة القوالب والعارضة الوسطى والعارضة الداعمة

اسم المكون	الوظيفة الرئيسية	التفاهم في الموقع
عارضة صب الخرسانة / رافدة البلاطة	يدعم ألواح الألواح ويتحكم في صلابة اللوحة السفلية ونقل الأحمال.	عادة ما يتم ترتيبها أسفل الألواح. يجب أن يتطابق مع وحدة اللوحة وعقد الدعم وتسلسل التجريد.
شعاع الأوسط	يربط ويدعم منطقة البلاطة، ويعمل كعضو رئيسي لنقل الحمولة بين اللوحات ونظام الدعم.	تعمل عادة مع رؤوس الضرب المبكرة والدعائم الفردية، وتؤثر على تخطيط الدعم المحتفظ به والضرب المبكر.
رأس دعامة سريعة السطح / رأس ضرب مبكر	يربط العارضة الوسطى والدعامة الفولاذية، مما يسمح للدعم بالبقاء أثناء تجريد القوالب.	في نظام الضرب المبكر، يجب عدم إزعاج الدعامات المحتجزة أثناء إزالة الألواح.
دعامة واحدة / دعامة فولاذية	يوفر الدعم الرأسي وينقل أحمال البلاطة إلى الهيكل أدناه.	يجب التحقق من تباعد الدعامة، والسباكة، ومحمل القاعدة، والاستقرار الأفقي.
شريط مشترك	يساعد على توصيل مكونات البلاطة والحفاظ على استمرارية تجميع القوالب.	تؤثر الوصلات الضعيفة على تسطيح المفاصل وتيبسها بشكل عام.

3. ما هي الشروط المهمة عند اختيار روافع الألواح؟

لا يقتصر اختيار الرافعة على إمكانية تثبيت الجزء فقط. يجب أن تأخذ في الاعتبار سمك البلاطة، وحجم الخليج، وتباعد الدعامات، وطريقة دوران القوالب، وسرعة وضع الخرسانة، وحمل البناء، ومتطلبات الضرب المبكر. في الأرضيات السكنية القياسية، تكون فتحات الألواح وسماكات الألواح مستقرة نسبيًا، لذلك يمكن أن يكون تخطيط الرافعة موحدًا بدرجة عالية. في الطوابق السفلية أو المنصات أو المساحات التجارية أو الهياكل غير المنتظمة، تحتاج الروافد والعوارض الوسطى إلى تصميم رسومات متجر أكثر تفصيلاً بناءً على تغييرات المخطط.

كلما زادت سماكة البلاطة، زاد الوزن الذاتي للخرسانة الطازجة، لذلك يجب التحقق من المسافة بين الروافد والدعامات بعناية أكبر.
كلما زاد حجم الخليج، زاد طول مسار نقل تحميل اللوح، وأصبح تخطيط الحزمة الوسطى وعقدة الدعم أكثر أهمية.
يجب فحص الحواف المفتوحة، وحواف الحزم، ومناطق الألواح الغائرة، ومناطق الكابولي بشكل منفصل بدلاً من استخدام التباعد القياسي لمنطقة البلاطة مباشرةً.
عند استخدام نظام الضرب المبكر، يجب أن يتبع الشعاع الأوسط وتخطيط رأس الضرب المبكر منطق "الألواح الشريطية، والاحتفاظ بالدعامات.”
إذا كان حمل بناء الموقع ثقيلًا، مثل أنابيب المضخة أو أذرع الرافعة أو تكديس المواد المركزة، فيجب تعزيز نظام الدعم المحلي ومراجعته.

4. المبادئ الأساسية لتخطيط الشعاع الأوسط

إن مفتاح تخطيط العارضة الوسطى هو التأكد من إمكانية نقل أحمال البلاطة بشكل مستمر ومتساوي إلى الدعامات الفولاذية. لا ينبغي ترتيب العوارض الوسطى إلا من خلال السؤال عما إذا كان هناك مساحة كافية لوضعها. يجب أن يتم تصميم تخطيطها مع وحدات اللوحة، وعقد الدعم، ومواضع الرأس المبكرة، وتسلسل التجريد.

مبدأ التخطيط	نقطة البناء	السيطرة على المخاطر
تطابق وحدة اللوحة	يجب أن يتناسق موضع العارضة الوسطى مع أحجام ألواح الألواح ومفاصل الألواح.	تجنب الإفراط في ناتئ لوحة الحافة أو نهايات اللوحة دون دعم موثوق.
تطابق رأس الضرب المبكر	يجب أن توضع الشعاع الأوسط على رأس الضرب المبكر المصمم أو عقدة الدعم.	يجب عدم إزعاج الدعامات المحتجزة أثناء التجريد.
تطابق تباعد الدعامة	ينبغي مراجعة مدى العارضة الوسطى مع تخطيط الدعامة الفولاذية.	يزيد تباعد الدعامة على نطاق واسع من خطر انحراف الشعاع الأوسط وتشوه اللوحة.
تطابق المناطق غير النظامية	يجب تضييق أو تعديل الفتحات والألواح الغائرة وحواف العوارض وحواف الجدران والزوايا محليًا.	منع التعليق المحلي، وتسرب الجص، أو باطن البلاطة غير المستوية.
تطابق تسلسل تجريد	يجب أن يدعم تخطيط الشعاع الأوسط إزالة اللوحة والاحتفاظ بمنطق الدعم.	تجنب فك العقد الحاملة أولاً أثناء التجريد.

5. كيف يتم تحديد تباعد الدعامة؟

تباعد دعامة البلاطة ليس رقمًا ثابتًا. يتم تحديد ذلك من خلال سمك البلاطة، ونظام صب الخرسانة، ومواصفات العارضة أو العارضة الوسطى، وسعة الدعامة، وطريقة وضع الخرسانة، وحمل البناء، ومتطلبات الضرب المبكر. في الموقع، لا يكفي الاعتماد على الخبرة والقول بأنه يجب وضع دعامة واحدة كل مسافة معينة. صندقة الألمنيوم رسومات المتجر وينبغي أن يكون بيان الطريقة الخاصة بالمشروع هو الأساس.

عادةً ما يتكون فحص تباعد الدعامة من ثلاث طبقات. أولاً، ما إذا كانت سعة كل دعامة تلبي متطلبات الحمل. ثانيًا، ما إذا كان العارضة الوسطى أو الرافعة لديها انحراف وقوة مقبولة عند تلك المسافة. ثالثًا، ما إذا كان نظام الدعم العام مستقرًا، بما في ذلك الدفاتر الأفقية، والمقرنات، والمحمل الأساسي، وحالة التحمل للهيكل السفلي.

يمكن أن تتبع مناطق البلاطات القياسية التخطيط المنتظم في الرسومات التنفيذية، ولكن لا يزال يتعين التحقق من الارتفاع والاستواء قبل وضع الخرسانة.
ينبغي التعامل مع حواف العارضة، وحواف الفتح، ومناطق الكابولي، ومناطق الألواح الغارقة على أنها مناطق مراجعة رئيسية.
لا ينبغي توسيع المسافات بين الدعامات بشكل عرضي لإتاحة الوصول أو تكديس المواد أو تجنب الأنابيب.
يجب التحقق من مناطق الدعم العالية أو المناطق ذات الأحمال الثقيلة مقابل بيان الطريقة الخاص بالمشروع. إذا لزم الأمر، أضف الدعائم والقيود الأفقية.
في نظام الضرب المبكر، يجب تحديد مواقع الدعم المحتفظ بها مسبقًا، ولا يتم تحديدها مؤقتًا أثناء التجريد.

6. عملية تركيب روافد البلاطات والكمرات الوسطى

1. يتم تحديد المكونات وترقيمها طبقاً للرسومات التنفيذية

قبل التثبيت، تحقق من خطوط محور الأرضية، وخطوط التحكم في الارتفاع، وسمك البلاطة، ومواضع الفتح، وحواف العوارض، ومناطق الألواح الغائرة. يجب تركيب روافد الألواح، والعوارض الوسطى، ورؤوس الضرب المبكر، والدعامات الفولاذية وفقًا لأرقام رسومات الورشة، بحيث لا يتم خلط المكونات من مناطق مختلفة.

2. قم بترتيب الدعائم الفولاذية ورؤوس الضرب المبكرة أولاً

في أ نظام صب الخرسانة من الألومنيوم والدعامات الفولاذية ورؤوس الضرب المبكرة هي نقاط الدعم الرئيسية للعوارض الوسطى. يجب أن تكون الدعائم عمودية، والقواعد مستقرة، والارتفاع قابل للتعديل بشكل صحيح. يجب أن تتصل رؤوس الضرب المبكرة بشكل موثوق بالعوارض الوسطى. إذا لم يتم ضبط الدعائم بشكل صحيح قبل تثبيت العوارض الوسطى، يصبح تعديل الارتفاع لاحقًا أكثر صعوبة.

3. تركيب العوارض الوسطى وروافد البلاطة

عند تركيب الكمرات والروافد الوسطى، تأكد من تثبيت الأطراف بالكامل، واكتمال التوصيلات، وثبات الارتفاعات. يجب تركيب وصلات أو لفات أو قضبان مشتركة بين الكمرات الوسطى المتجاورة وفقاً لمتطلبات النظام. يجب ألا يكون هناك أي تعليق أو اختلال في المحاذاة أو التواء أو تركيب قسري.

4. وضع ألواح صب الخرسانة المصنوعة من الألومنيوم

بعد وضع ألواح البلاطة، تحقق من وصلات اللوحة، دبابيس وأوتاد والزوايا وتعزيز الحافة المفتوحة. يجب أن تكون الألواح على اتصال كامل بالروافد أو العوارض الوسطى. إذا كان جزء من اللوحة السفلية غير مدعوم، فقد يغوص أو يشكل قاعًا غير متساوٍ أثناء وضع الخرسانة.

5. أعد فحص الارتفاع والثبات قبل وضع الخرسانة

قبل وضع الخرسانة، استخدم ميزان التسوية أو مستوى الليزر أو خط التحكم لإعادة فحص ارتفاع سطح البلاطة واستواءها. تحقق أيضًا من الدعامات الفولاذية، والدفاتر الأفقية، وقارنات التوصيل، ورؤوس الضرب المبكر، ووصلات العارضة الوسطى للتأكد من أن نظام دعم البلاطة مستقر وموثوق.

7. التحكم في الروافع والعوارض الوسطى في نظام الضرب المبكر

سيزن 6061-T6 نظام صب الخرسانة من الألومنيوم خفيف الوزن وقابل لإعادة الاستخدام يؤكد على أنه يمكن إزالة الألواح دون تحريك الدعامات. تعتمد هذه الميزة على التكوين الصحيح للعوارض الوسطى ورؤوس الضرب المبكرة والدعامات المحتجزة. أثناء الضرب المبكر، يمكن قلب ألواح الألواح، ولكن يجب عدم إزعاج الدعامات المحتجزة.

لهذا السبب، يجب أخذ مسار التجريد في الاعتبار أثناء تخطيط الحزمة الوسطى: ما هي الألواح التي يتم تجريدها أولاً، وأي العوارض الوسطى يمكن إزالتها، وأي دعامات يجب أن تبقى، وما إذا كان من الممكن ضرب رؤوس الضرب المبكرة أثناء التجريد، وما إذا كانت الدعامات المحتجزة محددة بوضوح. إذا لم يتم أخذ هذه النقاط في الاعتبار أثناء مرحلة رسم الورشة، فإن التجريد المبكر في الموقع يمكن أن يصبح سريعًا عملية "اتخاذ قرار أثناء التجريد" محفوفة بالمخاطر.

8. المشاكل الشائعة والحلول الموصى بها

مشكلة	السبب المحتمل	الحل الموصى به
انحراف البلاطة المحلية	تباعد الدعامات واسع جدًا، أو امتداد الشعاع الأوسط طويل جدًا، أو لا تتمتع أطراف اللوحة بدعم موثوق.	مراجعة تخطيط العارضة والشعاع الأوسط. إذا لزم الأمر، أضف الدعائم أو اضبط عقد الدعم.
ارتفاع بلاطة غير متناسقة	ارتفاعات الدعامات الفولاذية غير متساوية، ورؤوس الضرب المبكرة ليست ضيقة، أو العوارض الوسطى معلقة محلياً.	قبل وضع الخرسانة، قم بإعادة فحص الارتفاع ككل وضبط الدعامات والكمرات الوسطى حسب المناطق.
الدعامات المحتجزة منزعجة أثناء التجريد	تسلسل الضرب المبكر غير واضح، أو أن الشعاع الأوسط وتصميم رأس الضرب المبكر غير معقول.	حدد مواضع الدعم المحتجزة مسبقًا وحظر فك العقد الحاملة أثناء التجريد.
تشوه الحافة المفتوحة أو تسرب الجص	الروافد حول الفتحة غير كافية، أو أن الألواح الطرفية تفتقر إلى الدعم، أو أن المسامير والأوتاد مفقودة.	قم بمراجعة الفتحات والألواح الغائرة ومناطق حافة الحزم بشكل منفصل. أضف الدعم عند الحاجة.
دعم اهتزاز النظام	القضبان أو القارنات الفولاذية الأفقية مفقودة، أو قواعد الدعامة غير مستقرة.	قم بتركيب القيود الأفقية وفقًا لبيان الطريقة، وتحقق من القواعد والقارنات.

9. نصائح حول تصميم المشتريات ورسومات المتجر

عند شراء قوالب صب الخرسانة المصنوعة من ألواح الألمنيوم، لا تركز فقط على سعر الوحدة من الألواح. إن ما يؤثر حقًا على كفاءة الموقع وجودة التشطيب هو ما إذا كانت ألواح الألواح، وروافد الألواح، والعوارض الوسطى، ورؤوس الضرب المبكرة، والدعامات الفولاذية، وقضبان المفاصل، والدبابيس والأوتاد، قضبان فولاذية أفقية، وقارنات دوارة، وقارنات زاوية قائمة يتم توفيرها كمجموعة متوافقة. يجب أن يتضمن نظام الألواح الكامل أيضًا رسومات تنفيذية، وترقيم المكونات، ورسومات تخطيط الدعم، وتعليمات الضرب المبكرة، وإرشادات التثبيت في الموقع.

بالنسبة للمشاريع الخارجية، قم بتقديم الرسومات الهيكلية، وسمك البلاطة، وارتفاع الأرضية، وتخطيط الحزم والبلاطة، ودورة البناء المستهدفة، وطريقة وضع الخرسانة، وخبرة تركيب العمال المحليين قبل الطلب. ومن خلال هذه المعلومات، يمكن للمورد تحسين تخطيط العارضة الوسطى وتباعد الدعامات، مما يقلل من التعديلات الثانوية بعد وصول النظام إلى الموقع.

التعليمات

هل روافد البلاطات والعوارض الوسطى هي نفس الشيء؟

ليس بالضبط. تشبه رافدة البلاطة مكونًا ثانويًا حاملًا للحمل يدعم ألواح الألواح، في حين أن العارضة الوسطى عادةً ما تكون عضوًا أكثر أهمية لنقل الحمولة في نظام البلاطة وغالبًا ما تعمل مع رؤوس الضرب المبكرة والدعامات الفولاذية. قد تختلف الأسماء بين الشركات المصنعة، لذلك يجب أن تحكم الرسومات التنفيذية وأرقام المكونات.

هل يمكن توسيع تباعد الدعامات في الموقع بناءً على الخبرة؟

غير مستحسن. يجب تحديد تباعد الدعامة من خلال التصميم التفصيلي وبيان الطريقة الخاصة بالمشروع. يؤدي توسيعها بشكل عرضي إلى زيادة خطر انحراف الحزمة الوسطى وتشوه اللوحة وخطأ رفع اللوحة.

لماذا تحتاج الحواف المفتوحة ومناطق الألواح الغائرة إلى فحص خاص؟

تحتوي هذه المناطق على مجموعة قوالب صب الخرسانة غير منتظمة ويمكن مقاطعة مسار التحميل بسهولة. وهي تشمل أيضًا المزيد من الألواح الحافة والألواح القصيرة. إذا لم يكن تخطيط الروافد والدعامات كافيًا، فقد يحدث تسرب للجص أو محاذاة غير صحيحة أو انحراف أو تجريد صعب.

هل يمكن إزالة جميع العوارض الوسطى في نظام الضرب المبكر؟

ذلك يعتمد. ما هي العوارض أو الألواح الوسطى التي يمكن إزالتها، وما هي الدعامات والعقد التي يجب أن تبقى، يجب أن تتبع تصميم نظام الضرب المبكر، وظروف قوة الخرسانة، وبيان الطريقة الخاصة بالمشروع.

ما الذي يتم التغاضي عنه غالبًا عند اختيار روافد الألواح؟

غالبًا ما يتم التغاضي عن حمل البناء وتسلسل التجريد. الاختيار على أساس سمك اللوح فقط ليس كافيًا. يجب أيضًا مراعاة أنابيب المضخة، ووضع أذرع التطويل، وتكديس المواد، ومسارات الضرب المبكرة، والدعامات المحتجزة.

خاتمة

يعد اختيار روافد صب الخرسانة والعوارض الوسطى، في جوهره، بمثابة توازن بين نقل أحمال البلاطة و كفاءة دوران البناء . يحافظ تخطيط الشعاع الأوسط المعقول على استمرار تحميل اللوحة، وعقد الدعم واضحة، والتحكم في تسلسل التجريد المبكر. يساعد التباعد المعقول بين الدعامات على التحكم في ارتفاع البلاطة واستواء السطح وسلامة وضع الخرسانة. في مشاريع صب الخرسانة المصنوعة من الألومنيوم، يجب تصميم الروافد والعوارض الوسطى ورؤوس الضرب المبكرة والدعامات الفولاذية والدفاتر الأفقية والقارنات كنظام واحد، ولا يتم الحكم عليها كملحقات منفصلة.
